一、產品簡介

1.1、概述

LGDIS42-P為高性能數字式集成驅動一體的兩相混合式閉環電機，系統結構簡單，集成度高。該系列集成式閉環步進電機采用了較新32位電機控制專用DSP芯片，并運用先進的數字濾波控制技術、諧振振動抑制技術和精密電流控制技術，使兩相混合式步進電機實現精準平穩運行。該系列集成式閉環步進電機具有大力矩輸出、低噪音、低振動、低發熱的特點，特別適合于電子加工設備、激光加工、醫療和小型數控設備。

1.2、特點

■ 全閉環控制，拒絕丟步；          ■ 超低振動和低噪聲；

■ 大1024微步細分，小單位1； ■ 輸入電壓：24~48VDC；

■ 3隔離差分信號輸入口：5VDC；    ■ 1隔離輸出口：報警輸出，OC；

■ 電流控制平滑、準確、電機發熱小；

■ 4撥碼開關選擇，16檔細分；

■ 具有過壓、過流、超差等保護功能；

1.3、應用領域

適合各種小型自動化設備和儀器，例如：氣動打標機、貼標機、割字機、激光打標機、繪圖儀、小型雕刻機、數控機床、拿放裝置等。在用戶期望小噪聲、低振動、高平穩性、高精度的設備中應用效果特佳。

二、電氣、環境指標

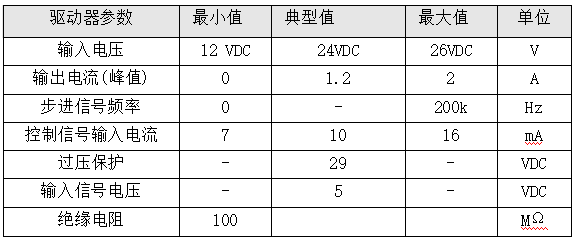

2.1、電氣指標

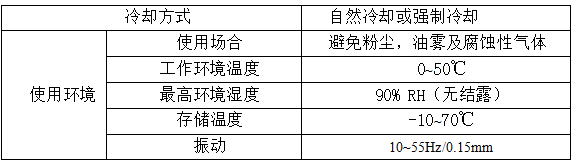

2.2、環境指標

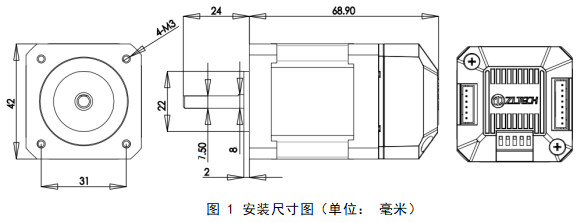

2.3、機械安裝圖

2.4、集成式閉環步進電機安裝

用戶可以用集成式閉環步進電機上正面的固定孔進行安裝。用M3螺絲通過在四角上的孔安裝。集成式閉環步進電機會發熱，如果連續工作在高輸入電壓大功率條件下,應擴大有效散熱面積或強制冷卻。不要在空氣不流通的地方或者環境溫度超過60℃的地方使用；不要安裝在潮濕或有金屬屑的地方。

三、驅動器接口與接線

3.1、接口定義

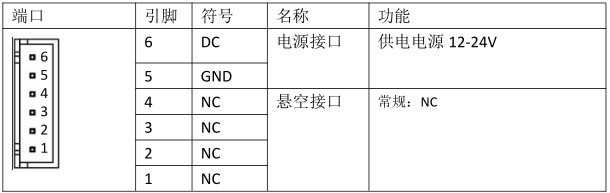

3.1.1、電源輸入端口

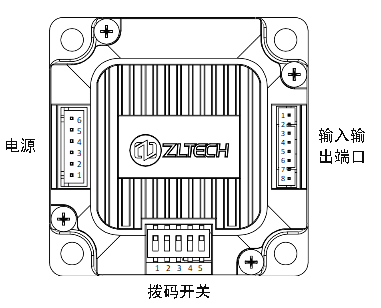

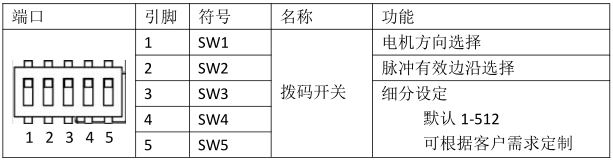

3.1.2、撥碼開關

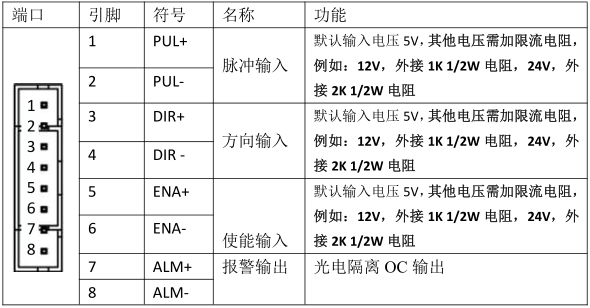

3.1.3、控制信號端口

3.2、控制信號接線

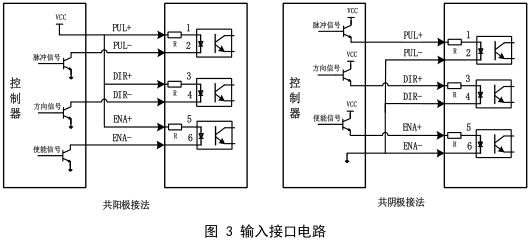

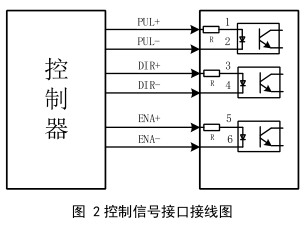

控制信號單端方式輸入，控制信號接口接線圖如下圖所示：

注意： ：控制信號電平默認輸入電壓 5V，其他電壓需加限流電阻，例如：12V，外接 1K 1/2W 電阻，24V，外接 2K 1/2W 電阻。

控制信號時序圖

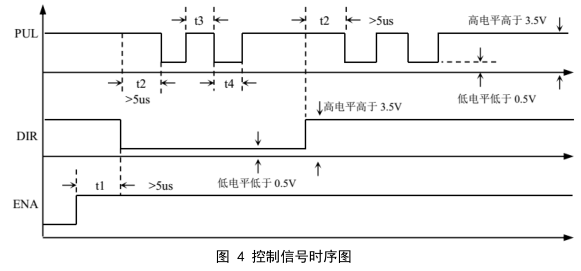

為了避免一些誤動作和偏差， PUL、 DIR 和 ENA 應滿足一定要求， 如下圖所示：

注釋：

1） t1：ENA（使能信號）應提前 DIR 至少 5μs 確定為高。一般情況下建議

ENA+和 ENA-懸空即可。

2） t2：DIR 至少提前 PUL 下降沿 5μs 確定其狀態高或低。

3） t3：脈沖寬度至少不小于 2.5μs。

4） t4：低電平寬度不小于 2.5μs。

3.3、輸出信號接線

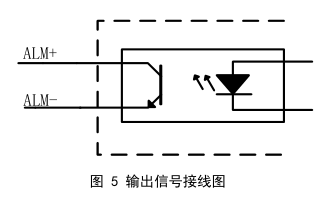

信號輸出接線，如出 報警信號輸出 ALM ，光電隔離 OC 輸出，高承受電壓

30VDC，大飽和電流 50mA。

3.7、狀態指示 LED

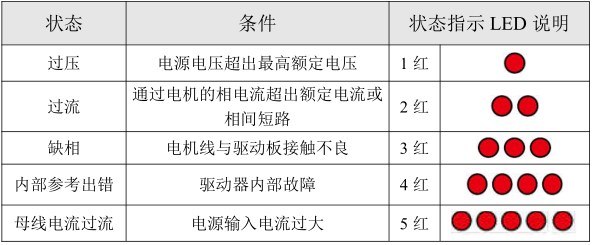

綠色 LED 為電源指示燈，當驅動器接通電源時，該 LED 常亮；當驅動器切斷電源時，該 LED 熄滅。紅色 LED 為故障指示燈，當驅動器出現故障時，驅動器將停機，并提示相應故障代碼。用戶需斷電，并重新上電時，故障才可以清除。狀態指示 LED 代表不同的運行以及故障信息，具體關系如下表所示：

四、撥碼開關設定

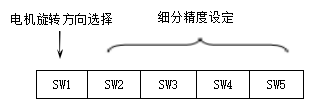

LGDIS42-P驅動器采用五位撥碼開關，設定細分精度和電機旋轉方向，詳細描述如下：

4.1、細分設定

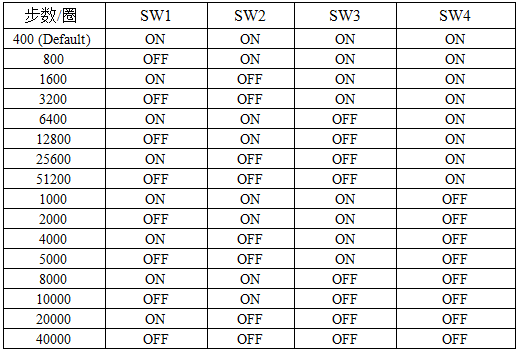

可根據客戶要求定制細分參數，范圍為 200～25600 Step/Rev。例如默認為下表。

4.2、電機旋轉方向設定

SW1=off時，電機逆時針旋轉（CCW）；

SW1=on，為順時針旋轉（CW）。
